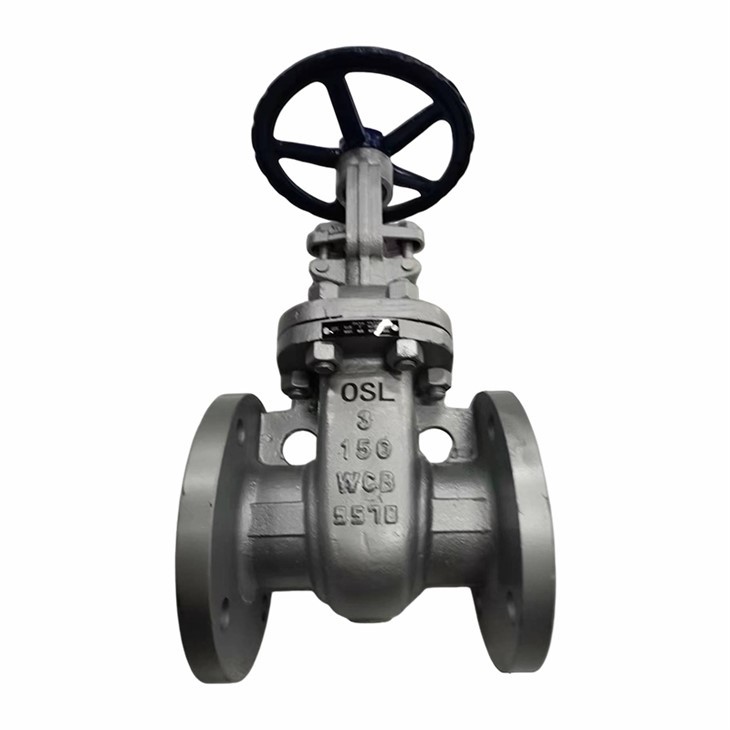

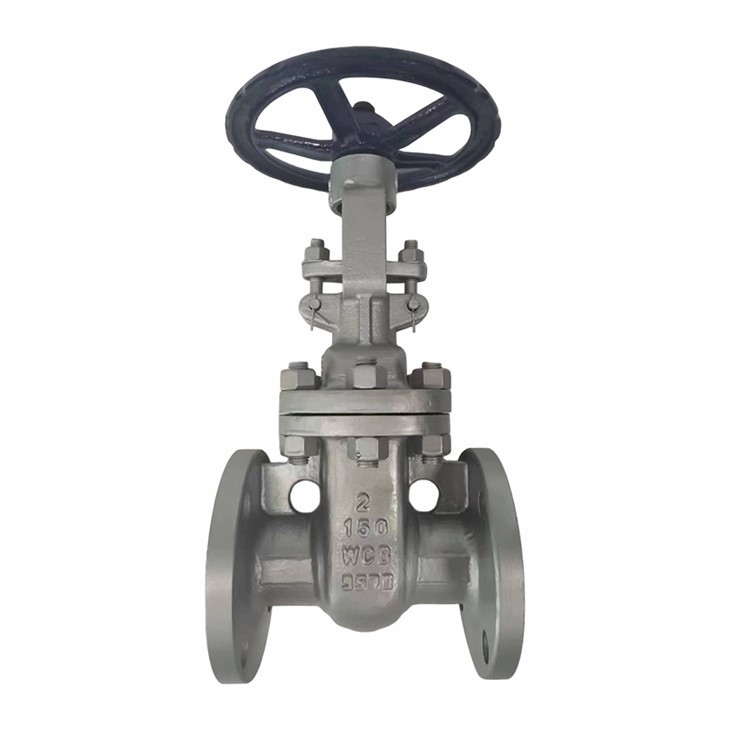

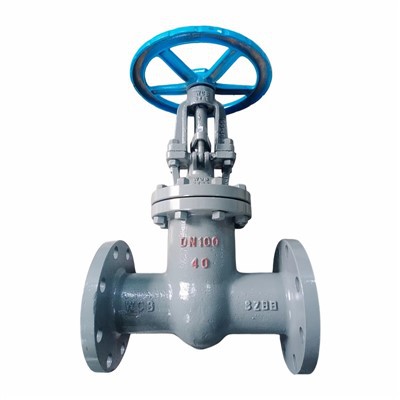

ANSI grindventil i rostfritt stål
Överensstämmelse med internationella standarder för globala projekt
ANSI slussventilen i rostfritt stål tillverkad enligt ANSI/ASME-specifikationer ger en universellt accepterad lösning för ingenjörer som arbetar med internationella projekt, EPC-kontrakt eller anläggningsuppgraderingar som kräver överensstämmelse med amerikanska standarder. Tillverkad av ASTM A351 CF8/CF8M (304/316) investeringsgjutgods i rostfritt stål, ger den utmärkt korrosionsbeständighet tillsammans med den dimensionella utbytbarheten som definieras av ANSI B16.10 yta-till-mått och ANSI B16.5-flänsar. Denna stålslussventil är brett specificerad i avsaltningsanläggningar, LNG-terminaler, internationella läkemedelsanläggningar och andra projekt där materialspårbarhet, standardöverensstämmelse och{11}}långsiktig prestanda i korrosiva miljöer åläggs av kunder eller tillsynsmyndigheter.
Full materialspårbarhet och ANSI/API-överensstämmelse
Varje ANSI slussventil i rostfritt stål levereras med ett komplett dataunderlag, inklusive materialtestrapporter (MTR) för kropp, grind, spindel och bultar, helt spårbara till den ursprungliga smältan. Tryck- och temperaturklassificeringar överensstämmer strikt med ASME B16.34, och ventilmarkeringar tillämpas i enlighet med MSS-SP-25. För kvalitetsverifiering utförs ett omfattande testprogram, inklusive skal- och sätestester enligt API 598, med läckagegrader utvärderade mot klass IV (metall-sittande) eller klass VI (mjukt sittande) krav, beroende på vad som är tillämpligt.
För kritiska tjänster finns kompletterande icke-förstörande testning-som vätskegenomträngningsinspektion av alla gjutna ytor-. Ventiler kan också certifieras enligt NACE MR0175 / ISO 15156 för sur service (H₂S-miljöer), med fullständig dokumentation som bekräftar lämpligheten av alla våta material. Denna nivå av dokumentation säkerställer att stålslussventilen uppfyller de stränga kraven i internationella anbud och kvalitetsrevisioner.
Optimerad för prestanda och Global Supply Chain Support
ANSI slussventilen i rostfritt stål är designad för global kompatibilitet och enkelt underhåll. Standardiserade dimensioner säkerställer direkt installation i befintliga ANSI-rörsystem utan modifiering. Designen innehåller vanligtvis en flexibel kilport för att bibehålla tillförlitlig tätning över ett brett temperaturområde, tillsammans med en bakre-sätesskaft som möjliggör byte av packning under tryck. Driftvridmomentet reduceras genom användningen av låg-friktionsaxiallager och precisions-bearbetade Acme-gängor.
En stor fördel för multinationell verksamhet är tillgången på standardiserade reservdelar-inklusive grindar, säten, spindlar och packningar-genom ett globalt distributionsnätverk, vilket minimerar stilleståndstiden över hela världen. För projektingenjörer och anläggningschefer som söker en korrosions-beständig, fullt dokumenterad och globalt användbar avstängningsventil, representerar ANSI-spjällventilen i rostfritt stål ett pålitligt, låg-specifikationsval.
Huvuddel Material
|
Delens namn |
Material |
|
Kropp |
WCB,CF8,CF8M |
|
Hätta |
WCB,CF8,CF8M |
|
Skiva |
WCB,CF8,CF8M |
|
Stam |
F6, F304, F316 |
|
Ratt |
KTH350-10 |
Prestandaspecifikation
|
Tryck (LB) |
Skaltest (Mpa) |
Tätningstest (Mpa) |
Back Seal Test (Mpa) |
Tätningstest (Gai) (Mpa) |
|
150 |
3.1 |
2.2 |
2.2 |
0.5~0.7 |
|
300 |
7.8 |
5.6 |
5.6 |
0.5~0.7 |
|
600 |
15.3 |
11.2 |
11.2 |
0.5~0.7 |
Huvudanslutningsmått (Z41H-150LB)
|
Typ |
Nominell diameter |
Mått (mm) |
||||||||
|
I |
mm |
L (mm) |
D (mm) |
D1 (mm) |
D2 (mm) |
H (mm) |
b (mm) |
Z-Φd (mm) |
D0 (mm) |
|
|
Z41H-150LB |
1/2" |
DN15 |
108 |
89 |
60 |
35 |
180 |
12 |
4-Φ15 |
120 |
|
3/4" |
DN20 |
117 |
98 |
70 |
43 |
185 |
12 |
4-Φ15 |
120 |
|
|
1" |
DN25 |
127 |
108 |
80 |
51 |
225 |
12 |
4-Φ15 |
140 |
|
|
1-1/4" |
DN32 |
140 |
117 |
89 |
64 |
245 |
13 |
4-Φ15 |
160 |
|
|
1-1/2" |
DN40 |
165 |
127 |
98.5 |
73 |
310 |
15 |
4-Φ15 |
180 |
|
|
2" |
DN50 |
178 |
152 |
120.5 |
92 |
335 |
16 |
4-Φ19 |
200 |
|
|
2-1/2" |
DN65 |
190 |
178 |
139.5 |
105 |
350 |
18 |
4-Φ19 |
220 |
|
|
3" |
DN80 |
203 |
190 |
152.5 |
127 |
420 |
19 |
4-Φ19 |
240 |
|
|
4" |
DN100 |
229 |
229 |
190.5 |
157 |
485 |
24 |
8-Φ19 |
280 |
|
|
5" |
DN125 |
254 |
254 |
216 |
186 |
515 |
26 |
8-Φ22 |
300 |
|
|
6" |
DN150 |
267 |
279 |
241.5 |
216 |
565 |
26 |
8-Φ22 |
320 |
|
|
8" |
DN200 |
292 |
343 |
298.5 |
270 |
760 |
29 |
8-Φ22 |
400 |
|
|
10" |
DN250 |
330 |
406 |
362 |
324 |
950 |
31 |
12-Φ25 |
450 |
|
|
12" |
DN300 |
356 |
483 |
432 |
381 |
1075 |
32 |
12-Φ25 |
500 |
|
|
14" |
DN350 |
381 |
533 |
476.5 |
413 |
1160 |
35 |
12-Φ29 |
500 |
|
|
16" |
DN400 |
406 |
597 |
540 |
470 |
1345 |
37 |
16-Φ29 |
550 |
|
|
18" |
DN450 |
432 |
635 |
578 |
533.5 |
1450 |
40 |
16-Φ32 |
550 |
|
|
20" |
DN500 |
457 |
698 |
635 |
584 |
1600 |
43 |
20-Φ32 |
600 |
|
Huvudanslutningsmått (Z41H-300LB & Z41H-600LB)
- Z41H-300LB
|
Typ |
Nominell diameter |
Mått (mm) |
||||||||
|
I |
mm |
L (mm) |
D (mm) |
D1 (mm) |
D2 (mm) |
H (mm) |
b (mm) |
Z-Φd (mm) |
D0 (mm) |
|
|
Z41H-300LB |
1/2" |
DN15 |
140 |
95 |
66.5 |
35 |
190 |
15 |
4-Φ15 |
120 |
|
3/4" |
DN20 |
152 |
117 |
82.5 |
43 |
200 |
16 |
4-Φ19 |
120 |
|
|
1" |
DN25 |
165 |
124 |
89 |
51 |
225 |
18 |
4-Φ19 |
140 |
|
|
1-1/4" |
DN32 |
178 |
133 |
98.5 |
64 |
255 |
19 |
4-Φ19 |
160 |
|
|
1-1/2" |
DN40 |
190 |
156 |
114.5 |
73 |
320 |
21 |
4-Φ22 |
180 |
|
|
2" |
DN50 |
216 |
165 |
127 |
92 |
360 |
23 |
8-Φ19 |
220 |
|
|
2-1/2" |
DN65 |
241 |
190 |
149.5 |
105 |
400 |
26 |
8-Φ22 |
240 |
|
|
3" |
DN80 |
283 |
210 |
168 |
127 |
455 |
29 |
8-Φ22 |
280 |
|
|
4" |
DN100 |
305 |
254 |
200 |
157 |
500 |
32 |
8-Φ22 |
300 |
|
|
5" |
DN125 |
381 |
279 |
235 |
186 |
555 |
35 |
8-Φ22 |
320 |
|
|
6" |
DN150 |
403 |
318 |
270 |
216 |
650 |
37 |
12-Φ22 |
350 |
|
|
8" |
DN200 |
419 |
381 |
330 |
270 |
900 |
42 |
12-Φ25 |
450 |
|
|
10" |
DN250 |
459 |
445 |
387.5 |
324 |
970 |
48 |
16-Φ29 |
500 |
|
|
12" |
DN300 |
502 |
521 |
451 |
381 |
1110 |
51 |
16-Φ32 |
550 |
|
|
14" |
DN350 |
762 |
584 |
514.5 |
413 |
1220 |
54 |
20-Φ32 |
600 |
|
|
16" |
DN400 |
838 |
648 |
571.5 |
470 |
1430 |
58 |
20-Φ35 |
650 |
|
|
18" |
DN450 |
914 |
711 |
628.5 |
533.5 |
1510 |
61 |
24-Φ35 |
700 |
|
|
20" |
DN500 |
991 |
775 |
686 |
584 |
1680 |
64 |
24-Φ35 |
750 |
|
- Z41H-600LB
|
Typ |
Nominell diameter |
Mått (mm) |
||||||||
|
I |
mm |
L (mm) |
D (mm) |
D1 (mm) |
D2 (mm) |
H (mm) |
b (mm) |
Z-Φd (mm) |
D0 (mm) |
|
|
Z41H-600LB |
1/2" |
DN15 |
165 |
95 |
66.5 |
35 |
190 |
15 |
4-Φ15 |
120 |
|
3/4" |
DN20 |
190 |
118 |
82.5 |
43 |
200 |
16 |
4-Φ19 |
120 |
|
|
1" |
DN25 |
216 |
124 |
89 |
51 |
230 |
18 |
4-Φ19 |
140 |
|
|
1-1/4" |
DN32 |
229 |
133 |
98.5 |
64 |
260 |
21 |
4-Φ19 |
160 |
|
|
1-1/2" |
DN40 |
241 |
156 |
114.5 |
73 |
330 |
23 |
4-Φ22 |
180 |
|
|
2" |
DN50 |
292 |
165 |
127 |
92 |
380 |
26 |
8-Φ19 |
250 |
|
|
2-1/2" |
DN65 |
330 |
190 |
149.5 |
105 |
420 |
29 |
8-Φ22 |
300 |
|
|
3" |
DN80 |
356 |
210 |
168 |
127 |
470 |
32 |
8-Φ22 |
300 |
|
|
4" |
DN100 |
432 |
273 |
216 |
157 |
570 |
38 |
8-Φ25 |
350 |
|
|
5" |
DN125 |
508 |
330 |
266.5 |
186 |
650 |
45 |
8-Φ29 |
450 |
|
|
6" |
DN150 |
559 |
356 |
292 |
216 |
700 |
48 |
12-Φ29 |
450 |
|
|
8" |
DN200 |
660 |
419 |
349 |
270 |
880 |
56 |
12-Φ32 |
500 |
|
|
10" |
DN250 |
787 |
508 |
432 |
324 |
1020 |
64 |
16-Φ35 |
600 |
|
|
12" |
DN300 |
838 |
559 |
489 |
381 |
1230 |
67 |
20-Φ35 |
700 |
|
|
14" |
DN350 |
889 |
603 |
527 |
413 |
1300 |
70 |
20-Φ38 |
750 |
|
|
16" |
DN400 |
991 |
686 |
603 |
470 |
1450 |
77 |
20-Φ41 |
800 |
|
|
18" |
DN450 |
1092 |
743 |
654 |
533.5 |
1550 |
83 |
20-Φ44 |
850 |
|
|
20" |
DN500 |
1194 |
813 |
724 |
584 |
1720 |
89 |
24-Φ44 |
900 |
|
