Hård-tätad flänsventil i rostfritt stål

Skicka förfrågan

produkt introduktion

Hygienisk och korrosionsbeständig-för krävande industrier

Den hårda-förseglade flänsventilen i rostfritt stål är helt konstruerad av hög-rostfritt stål (304/316/L), vilket gör den idealisk för applikationer som kräver korrosionsbeständighet, renhet och hållbarhet. Dess flänsade design säkerställer en säker, läckagetät- rörledningsanslutning. Denna ventil används i stor utsträckning inom livsmedels- och dryckesbearbetning, läkemedelstillverkning, bioteknik, kemisk bearbetning som involverar frätande media och havsvattenapplikationer. Produkten ger tillförlitlig kontroll för media som mejeriprodukter, såser, lösningsmedel, syror och alkalier, vilket säkerställer processintegritet samtidigt som den uppfyller stränga industrihygieniska standarder.

Sanitär design och validerad rengöringsbarhet

Varje hård-förseglad flänsventil av rostfritt stål har en kropp, skiva och skaft tillverkade av polerat rostfritt stål, med invändiga ytor som vanligtvis är färdiga med en spegelpolering av Ra mindre än eller lika med 0,8 µm (32 µin) för att förhindra bakteriell vidhäftning och underlätta enkel rengöring genom CIP-processer. Sitsen är tillverkad av FDA-kompatibel EPDM, FKM eller PTFE. Designen eliminerar hålrum och döda utrymmen där produktrester kan samlas. I tillämpliga fall är ventilen tillverkad i enlighet med 3-A Sanitary Standards och ASME BPE-riktlinjer. Varje ventil genomgår rigorösa tester, inklusive materialcertifiering i enlighet med ASTM A240, passivering enligt ASTM A967 och läckagetestning enligt ANSI/FCI 70-2 klass VI-standarder. Detta säkerställer att produkten i rostfritt stål uppfyller de högsta nivåerna av hygien och prestanda.

Optimerad för sanitetsservice och långtidstillförlitlighet-

Produkten är speciellt utformad för att uppfylla kraven för sanitära bearbetningsapplikationer. Dess polerade ytor och-sprickfria design minimerar föroreningsriskerna. Kvarts-varv möjliggör snabb och bekväm manuell eller automatisk aktivering. Flänsade ändar möjliggör säker installation och enkel borttagning för systemunderhåll eller modifiering. Trots sitt fokus på sanitär design ger ventilen utmärkt avstängningsprestanda och pålitlig flödeskontroll. Slitagekomponenter, som sitsen, är lätt utbytbara, vilket minskar underhållstiden och stilleståndstiden. Med överlägsen korrosionsbeständighet, validerad rengöringsbarhet och robust konstruktion är den hårt-förseglade flänsventilen i rostfritt stål en pålitlig komponent för att bibehålla renhet, effektivitet och tillförlitlighet i kritiska processlinjer.

Huvudkomponentmaterial

Delens namn	Material
Fjärilsventil	WCB rostfritt stål
Tätningsring	WCB rostfritt stål
Ventilskaft	Rostfritt stål

Prestandaspecifikationer

Nominellt tryck PN(MPa)	1.0	1.6
Styrketest (MPa)	1.5	2.4
Tätningstest (MPa)	1.1	1.76
Tillämplig temperatur (grad)	-30~+400(600)	-30~+400(600)
Tillämpligt media	Vatten, ånga och oljeprodukter	Vatten, ånga och oljeprodukter
Körmetod	Manuell, elektrisk, pneumatisk	Manuell, elektrisk, pneumatisk

● Huvudsakliga yttermått, anslutningsmått och vikt.

D(mm)	Storlek (mm)												(kg)
D(mm)	L	D	D₁	D₂	a	b	4-M n-d0	4-M	H	H₁	L3	L4	(kg)
50	65	108	125	165	3	20	4×18	M16	70	280	147	40	14
65	80	112	142	185	3	20	4×18	M16	80	280	147	40	17
80	114	133	160	200	3	22	4×18	M16	110	380	147	40	23.5
100	127	158	180	220	3	22	8×18	M16	130	453	147	40	28.5
125	140	184	210	250	3	22	8×18	M16	143	512	172	69	33
150	140	184	210	250	3	24	8×23	M20	158	550	172	69	37
150	152	219	240	285	3	24	8×23	M20	158	550	172	69	37
200	152	268	295	340	3	24	12×23	M20	235	750	242	85	57
250	250	325	350	405	4	28	12×27	M24	255	860	280	95	75
300	178	372	410	460	4	28	12×27	M24	295	860	336	95	117.5
350	190	430	470	520	4	32	16×27	M24	320	960	290	105	154
400	216	482	525	580	4	32	16×30	M27	327	1000	290	105	216
450	222	545	585	645	4	34	20×30	M27	366	1100	290	105	272
500	229	605	650	715	4	34	20×34	M30	406	1235	245	203	339
600	267	720	770	840	5	38	20×37	M33	475	1460	420	238	474
700	292	800	840	910	5	40	24×37	M33	550	1700	567	268	690
800	318	905	950	1025	5	42	24×40	M36	580	1900	567	268	888
900	330	1005	1050	1125	5	44	28×40	M36	640	2150	740	400	1134
1000	350	1110	1170	1250	5	46	28×44	M39	720	2300	830	460	1341
1200	470	1330	1390	1485	5	52	32×50	M45	815	2800	920	520	2562

Populära Taggar: hård-förseglad flänsventil i rostfritt stål, Kina hård-förseglad flänsad fjärilsventil i rostfritt stål, tillverkare, leverantörer, fabrik

Ett par

Mjukt tät flänsspjällventil

Nästa

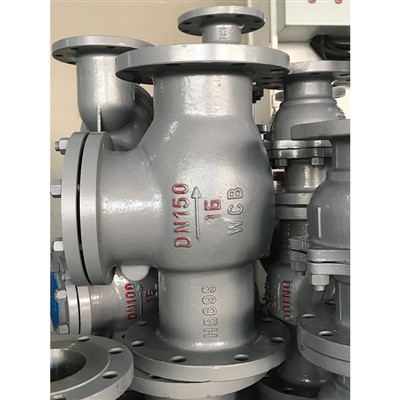

ANSI rostfri svängbackventil
