3-portars kulventil
Fler-flödesriktningar för effektiv avledning och blandning
Kulventilen med 3 portar, med en kula av typen T- eller L-typ, möjliggör vätskeavledning, blandning eller flödesriktningsändringar genom enkel spindelrotation. Denna mångsidiga design eliminerar behovet av flera ventiler, effektiviserar rörledningslayouter och förbättrar den övergripande systemeffektiviteten. Denna ventil används flitigt i kemisk bearbetning, kylsystem, HVAC och vattenbehandlingscirkulationssystem och är idealisk för applikationer som kräver flödesväxling, uppdelning eller kombination. Lämplig för vatten, glykol, köldmedier och kemiska reagenser, fungerar den som en nyckelkontrollkomponent i komplexa rörnät på grund av dess flexibla flödes-väghantering.
Precisionskonstruerad-struktur med kvalitetsmaterial
Den 3-portars kulventilkroppen är tillverkad av rostfritt stål (304/316L) eller gjutstål och är precisions-gjuten och CNC-bearbetad för att säkerställa jämna inre passager och minimalt flödesmotstånd, vilket minskar systemets energiförbrukning. Kulan är integrerad smidd och bearbetad med exakta T-- eller L--formade flödesbanor, vilket möjliggör smidig flödesväxling utan döda zoner som kan orsaka mediastagnation eller kontaminering. Säten tillverkade av PTFE eller PPL ger tillförlitlig tätning över ett brett spektrum av temperaturer och media. Skaftet och kulan är sammankopplade genom en robust integrerad design, vilket säkerställer exakt positionering och{10}}spelfri drift. Produktionen följer GB/T 12237 och API 6D-standarder, och varje ventil genomgår rigorösa tätnings- och växlingsprecisionstestning- för att säkerställa felfri prestanda.
Flexibel, effektiv kontroll med enkel installation och underhåll
Den primära fördelen med denna ventil är dess förmåga att rymma flera flödeskonfigurationer-ett inlopp med två utlopp, två inlopp med ett utlopp eller flödesomkastning-som förenklar systemdesignen och minskar kapitalkostnaderna. Flödesväxling är snabb och smidig, med hög linjäritet för exakt kontroll. Dess kompakta design kräver minimalt med installationsutrymme och finns med flänsförsedda eller gängade anslutningar för enkel integration. En pålitlig tätning utan-läckage säkerställer systemets integritet och driftsäkerhet. Den modulära designen, med standardiserade slitdelar, möjliggör enkelt underhåll och utbyte, vilket avsevärt sänker driftskostnaderna. Oavsett om den används för enkel flödesdelning eller komplex riktningsstyrning, ger 3-portars kulventil en effektiv och pålitlig lösning för vätskehantering.
Huvuddel Material
| Delens namn | Material | |
| GB | ASTM | |
| Kropp | WCB | A216-WCB |
| Boll | 1Cr18Ni9Ti | SS304 |
| Stam | 2Cr13 | A246-416 |
| Täta | PTFE | PTFE |
Prestandaspecifikation
| Nominellt tryck (Mpa) |
Testtryck (Mpa) | ||
| Skaltest | Högtrycksvätsketätning | Gastätning med lågt tryck | |
| 1.6 | 2.4 | 1.8 | 0.6 |
| 2.5 | 3.8 | 2.8 | |
| 4.0 | 6.0 | 4.4 | |
| KLASS 150 | 3.0 | 2.2 | |
Huvudanslutningsmått
| Typ | Nominell diameter (mm) |
Mått (mm) | |||
| L | L1 | H | W | ||
| Q44/45F-16C | DN15 | 150 | 75 | 90 | 140 |
| DN20 | 150 | 75 | 90 | 140 | |
| DN25 | 180 | 90 | 102 | 155 | |
| DN32 | 200 | 100 | 115 | 250 | |
| DN40 | 220 | 110 | 135 | 250 | |
| DN50 | 240 | 120 | 140 | 350 | |
| DN65 | 260 | 130 | 155 | 350 | |
| DN80 | 280 | 140 | 185 | 420 | |
| DN100 | 320 | 160 | 210 | 700 | |
| DN125 | 380 | 190 | 275 | 1000 | |
| DN150 | 440 | 220 | 305 | 1300 | |
| DN200 | 550 | 275 | 335 | 1800 | |
Populära Taggar: 3-portars kulventil, Kina 3-portars kulventiltillverkare, leverantörer, fabrik
Ett par
Kulventil i gjutet stålNästa

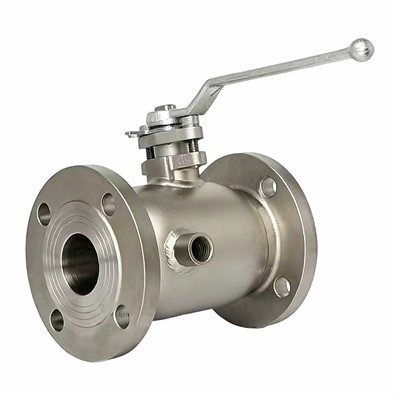

Isolerad kulventilDu kanske också gillar
